項目背景

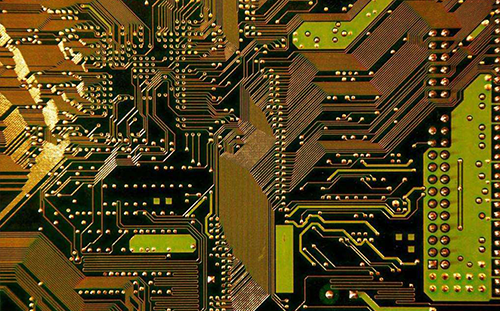

江蘇某生產企業，主要生產覆銅電路板，自動化生產線上自動上料機自動抓取單張電路板片料，再進入產線上加裝各種電容產品，如果出現重疊片料，則加工無法正常運作，干擾電路正常使用。
項目目標
目標：準確有效的檢測到雙張重疊問題。
難點：1、片料面積大、厚度大；2、安裝區域接近磁力分張裝置。
解決方案
此方案，采用阿童木雙料檢測傳感器1000B搭配方形傳感器探頭，當機械手取料至雙張傳感器檢測范圍時，將雙張傳感器送到檢測位置進行檢測，這種方法是為了保護雙張傳感器，避免雙張傳感器在送料過程中與片料碰撞。檢測信號為單張信號時，機械手伸出檢測支架取料，如果是檢測出雙張信號，機械手停止動作，輸出報警信號。
該產品由主機和傳感器兩部分構成。主機是負責處理電流信號，傳感器則是負責發射和接收磁場信號。工作原理是：兩個傳感器通電形成電磁場，當有金屬薄片切入磁場時，會根據薄片厚度的不同產生不同電壓的感應電流，主機通過對電流差異的分析，可以判斷進入探頭中間的金屬薄片是單張片料還是雙張片料。

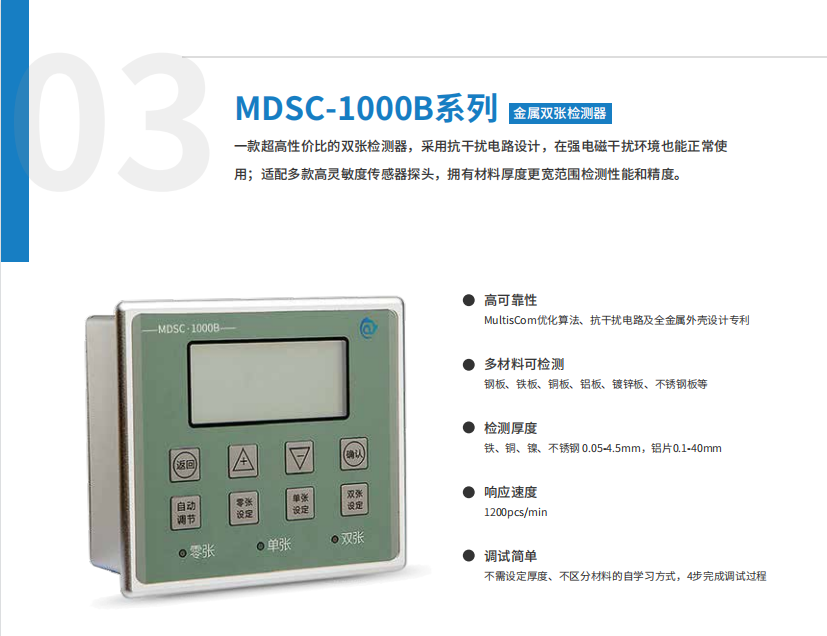

阿童木雙張檢測器MDSC-1000B1000B是一款一款超高性價比的雙張檢測器，采用抗干擾電路設計，在強電磁干擾環境也能正常使 用；適配多款高靈敏度傳感器探頭，擁有材料厚度更寬范圍檢測性能和精度。
